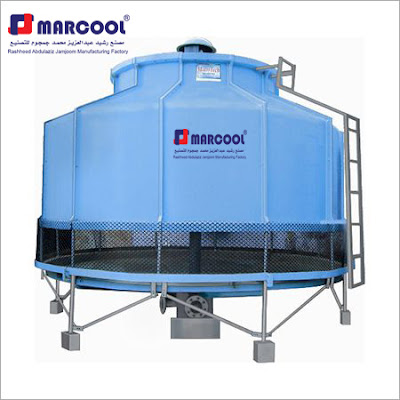

تصاميم برج التبريد Cooling Tower Design

by Eng Amien

أساسيات تصميم برج التبريد

ضع في اعتبارك التصميم وظروف التشغيل قبل تحديد برج التبريد للتبريد بالتبخير الصناعي.

قد يكون برج التبريد الخاص بك هو أكثر المعدات التي يتم تجاهلها في منشأتك. إذا تم اختياره بشكل غير لائق أو تمت صيانته بشكل سيئ ، فسيكلفك ذلك ماليًا.



 ملاحظة لقسم الصيانة:-

قد يكون برج التبريد الخاص بك هو أكثر المعدات التي يتم إهمالها في منشأتك. يستخدم برج التبريد مزيجًا من الحرارة وانتقال الكتلة لتبريد مياه المعالجة. فإذا تم اختياره بشكل غير صحيح أو تمت صيانته بشكل سيئ ، فسوف يكلفك ذلك ماليًا ، مما يتسبب في خسارة في الإنتاج في مصنعك بسبب زيادة درجة حرارة الماء وزيادة تكاليف التشغيل الكهربائي. يجب التركيز على أبراج التبريد المحددة والمصممة بشكل صحيح والتي تتطلب الحد الأدنى من الصيانة.

يمكنك طلب خدمات الصيانة لأبراج التبريد من مصنع ماركول

تأتي أبراج التبريد بجميع الأشكال والأحجام







يشار إلى أبراج التبريد ذات المراوح الميكانيكية - يكون السحب فيها للهواء قسري أو مستحث ، اعتمادًا على موقع المروحة. تعمل بعض أبراج التبريد ، المستخدمة بشكل أساسي في المرافق الصناعية ، على مبدأ مدخنة السحب الطبيعي دون أي مراوح. كما يوحي اسمها ، فإن أبراج التبريد التي تستخدم في هذا التصميم يشار إليها باسم السحب الطبيعي.



تم تصميم معظم أبراج التبريد كأبراج تبريد رطبة بسيطة ،

ولكن في بعض الأحيان ، يتم تصميمه ليعمل كبرج تبريد رطب وجاف. يضيف برج التبريد الرطب والجاف الحرارة إلى تدفق الهواء قبل تفريغه من خلال كومة مروحة برج التبريد. يتم تسخين هواء التفريغ فوق نقطة التكثف المحيطة به للتخلص من أي حجم  يمكن أن يسبب مخاوف بيئية محلية أو مخاطر على الطرق المحلية.



تتطلب معظم تطبيقات التدفئة والتبريد (HVAC) أبراج تبريد يقل حجمها عن 10000 جالون / دقيقة. عادة ما يتم إنتاج أبراج من هذا النوع ، تسمى أبراج تبريد الحزمة ،ويتم انتاجه بكميات كبيرة في بعض المصانع بهيكل وأغلفة من الصلب المجلفن. يتم تصنيع هذا النوع من أبراج التبريد بحيث يمكن نقله بسهولة إلى موقع العمل دون تصاريح خاصة بالشاحنات.









تطلب أبراج التبريد لتخفيض حراري يفوق قدراتها

ويوجد ابراج بحجم اكبر ، مما يتطلب تصنيعها وشحنها وتجميعها في الموقع. هذه أبراج أقيمت ميدانيًا وتستخدم بشكل عام في معظم التطبيقات الصناعية والمرافق. يمكن لأبراج السحب الميكانيكية المُنشأة ميدانيًا التعامل مع معدلات التدفق من 10000 إلى 350.000 جالون / دقيقة. بشكل عام ، تكون التدفقات الأكبر مطلوبة فقط لتطبيقات المرافق الكبيرة ويتم خدمتها بشكل أفضل من خلال أبراج التبريد ذات السحب الطبيعي.



تستخدم معظم الأبراج تقنية تدفق المياه المعاكس ، ولكن تتوفر تصميمات بتقنية الجريان المتقاطع.

تخضع الاختلافات بين هذين التصميمين لعلاقة تدفق الهواء والماء داخل برج التبريد. في أبراج التبريد ذات الجريان المعاكس ، يسقط الماء عن طريق الجاذبية على وسائط المبادل الحراري ، ويمر الهواء عموديًا لأعلى. على النقيض من ذلك ، في الأبراج المتقاطعة ، يسقط الماء عموديًا عن طريق الجاذبية فوق وسائط المبادل الحراري بينما يتدفق الهواء أفقيًا. تستخدم معظم أبراج التبريد ذات الجريان المعاكس وسائط تبادل حراري مملوءة بغشاء بلاستيكي تقلل من تكاليف رأس المضخة والقدرة الحصانية ؛ تستخدم أبراج الجريان المتقاطع عادةً مبادل حراري من نوع الرش. ومع ذلك ، من الممكن العثور على أي نوع من وسائط التبادل في كلا النوعين من الأبراج.

-----------------------



لطلب الصيانة لبرج التبريد في الموقع اتصل على مصنع ماركول
