مخططات الأسلاك الكهربائية لأنظمة تكييف الهواء HVAC - الجزء الثاني



في مقال  القواعد والحسابات الكهربائيةلأنظمة تكييف الهواء - الجزء الأول  " ، والذي كان أول مقال في دورتنا الجديدة HVAC-2: القواعد والحسابات الكهربائية لأنظمة تكييف الهواء، أوضحت النقاط التالية:

·         مقدمة عن أنواع أنظمة التكييف،

·         مقدمة عن أنواع المحركات / الضواغط المستخدمة في أنظمة تكييف الهواء.


وفي مقال بعنوانمخططات الأسلاك الكهربائية لأنظمة تكييفالهواء - الجزء الأول ”، أوضحت النقاط التالية:

·         أهمية التمديدات الكهربائية لأنظمة تكييف الهواء،

·         كيف تحصل على التمديدات الكهربائية لأنظمة التكييف ؟،

·         أنواع مخططات الأسلاك الكهربائية لأنظمة تكييف الهواء،

·         كيف تقرأ مخططات الأسلاك الكهربائية؟



اليوم، سأشرح الأسلاك الكهربائية لأنواع ومعدات تكييف الهواء المختلفة


وصف الدورة التدريبية:

تهدف هذه الدورة إلى إعداد الأشخاص المستهدفين الذين لديهم القدرة على فهم مخططات الأسلاك لجميع أنواع أنظمة التدفئة والتهوية وتكييف الهواء وإجراء حسابات التصميم لفصل الوسائل والكابلات واضطراب الشخصية الوسواسية وتحجيم وحدات تحكم ضاغط المحرك.

الأشخاص المستهدفون:

مهندسو التصميم ، المهندسين الخريجين الجدد ، طلاب الهندسة الخريجين ، المهندسين الميدانيين للموقع ، مهندسي الصيانة والفنيين.

تطوير المهارات:

عند الانتهاء من هذه الدورة سيتمكن الشخص المستهدف من:

·         التعرف على الأنواع والمكونات والملحقات المختلفة لأنظمة التدفئة والتهوية وتكييف الهواء.

·         فهم مخططات الأسلاك لجميع أنواع أنظمة التدفئة والتهوية وتكييف الهواء.

·         إجراء حسابات التصميم لفصل الوسائل ، والكابلات ، واضطراب الشخصية الوسواسية (OCPD) ، وتحديد أحجام وحدات التحكم في ضاغط المحرك.

 ثالثًا: مخططات التمديدات الكهربائية لأنظمة التكييف - تتمة







مخططات الأسلاك الكهربائية لمعدات تكييف الهواء النموذجية



الأنواع والمعدات الرئيسية في أنظمة تكييف الهواء المشتركة هي:


·         وحدات تكييف الشباك،
·         وحدات تكييف سبليت
·         وحدات تكييف سبليت متعددة،
·         مضخات حرارية صغيرة،
·         وحدات مغلفة مقسمة،
·         وحدات مغلفة موحدة،
·         مبردات(شيلرات) ومبادلات حرارية
·         وحدات لمعالجة الهواء،
·         وحدات لفائف المروحة،
·         مضخات،
·         صناديق VAV،
·         مخمدات.











 1- وحدات تكييف الشباك







1.1 بناء وحدات التكييف الشباك



يحتوي غلاف وحدة تكييف الهواء في النافذة على المكونات التالية: (انظر الشكل 1)





مكونات وحدة تكييف الهواء للشباك

الشكل 1إنشاء وحدات تكييف الهواء للشباك



  1. مكثف (ملف خارجي)،
  2. مروحة مكثف،
  3. ضاغط محكم،
  4. المبخر (ملف تكييف داخلي)،
  5. مروحة المبخر (منفاخ)،
  6. لوحة التحكم: عناصر التحكم في وحدات النوافذ بسيطة ومدمجة، وتشمل: (انظر الشكل 2)



لوحة التحكم بوحدة تكييف الهواء للشباك

الشكل 2لوحة التحكم اليدوي بوحدات تكييف الهواء للشباك





·         مفتاح محدد / وضع دوار مميز بمقياس ساخن - بارد من خمسة أوضاع (إيقاف، تبريد عالي، تبريد منخفض، مروحة عالية، مروحة منخفضة) بدون إعدادات درجة الحرارة.

·         يعمل مفتاح الترموستات الدوار كمفتاح تشغيل / إيقاف للضاغط، وتعتمد حالته على درجة الحرارة / درجة التبريد التي قمت بضبطها (عادة هناك 8 أوضاع لدرجة التبريد).

·         مفتاح تأرجح فتحات خروج الهواء: هو مفتاح التشغيل / الإيقاف الذي يتحكم في محرك التأرجح المسؤول عن التحكم في الحركة وزاوية الاتجاه التي يتم فيها إمداد الهواء من الفتحات إلى الغرفة.













1.2 تدفق الطاقة في الدائرة الفرعية لوحدة تكييف هواء نافذة نموذجية



·         يتم تغذية وحدات تكييف الهواء من مصدر طاقة أحادي الطور (انظر الشكل 3)، لذلك تتكون دائرتها الفرعية وسلك الطاقة الرئيسي من 3 أسلاك (السلك الأرضي والسلك الساخن والسلك المحايد).



دائرة طاقة  لتكييف الشباك

الشكل 3دائرة طاقة وحدة تكييف الهواء للشباك



·         ستنشأ الدائرة الفرعية من أحد جهاز حماية التيار الزائد أحادي القطب OCPD المتضمن في اللوحة الكهربائية.

·         ثم انتقل من خلال نظام المجاري المائية (القنوات، القنوات، ...) إلى وسيلة فصل من نوع ما مناسب للتطبيق.

·         أخيرًا، يتم توصيل سلك الطاقة الرئيسي لوحدة تكييف الهواء بوسائل الفصل هذه من جانب، ويدخل الجانب الآخر غلاف الوحدة ليتم توصيله بصندوق أطراف الوحدة.













1.3 توصيلات الأسلاك الكهربائية داخل وحدات تكييف الهواء



نحن هنا مهتمون بكيفية توصيل سلك الطاقة الرئيسي داخل الوحدة ويمكن تفسير ذلك على النحو التالي (انظر الشكل 4):





مخطط أسلاك الكهربائية الداخلية لوحدة تكييف الشباك

الشكل 4الأسلاك الكهربائية الداخلية لوحدة تكييف الهواء





أ- داخل الوحدة، يتم تقسيم سلك الطاقة الرئيسي إلى:

  1. يتم ربط السلك الأرضي (سواء كان أخضر أو ​​سلكًا مكشوفًا) في الغلاف المعدني للوحدة.
  2. السلك الساخن
  3. السلك المحايد.





ب- يذهب السلك الساخن إلى مفتاح الاختيار في وحدة النافذة لتغذية الأجزاء الحيوية والضاغط ومحرك المروحة بالطاقة على النحو التالي:

·         السلك الساخن للتبديل إلى مفتاح الاختيار إلى مفتاح الثرموستات إلى الضاغط

·         سلك ساخن للتبديل المحدد إلى محرك المروحة.





ج- سيتم توصيل سلك محايد بمحرك المروحة والضاغط بدون المرور عبر أي مفتاحيتم إجراء هذه التوصيلات على الموصل السلكي في الجزء الخلفي من مفتاح الاختيار، لذا فإن جميع الأسلاك المحايدة مشتركة مع بعضها البعض لأنها متصلة بنفس النقطة.

بعض الأمثلة على مخططات الأسلاك الكهربائية الكاملة لوحدة تكييف هواء النافذة في الشكل 5.





مخططات الأسلاك الكهربائية  لوحدة تكييف هواء الشباك



مخططات الأسلاك الكهربائية الكاملة لوحدة تكييف هواء النافذة

الشكل 5مخططات الأسلاك الكهربائية لوحدة تكييف الهواء

أيضًا، في الشكل 6، يمكنك العثور على أمثلة لمخططات الأسلاك الكاملة لوحدة تكييف هواء النافذة التي يتم تركيبها على غلاف الوحدة.



مخططات الأسلاك الكاملة لوحدة تكييف هواء النافذة

الشكل 6مخططات الأسلاك الكهربائية لوحدة تكييف الهواء - مدمجة في المصنع



يمكنك أيضًا العثور على أمثلة لمخططات الأسلاك الكاملة لوحدة تكييف هواء النافذة ونوع اللمس والتحكم عن بعد في الشكل 7.





مخططات الأسلاك الكاملة لوحدة تكييف هواء النافذة ونوع اللمس والتحكم عن بعد

الشكل 7: مخططات الأسلاك الكهربائية لوحدة تكييف الهواء للشباك - نوع اللمس والتحكم عن بعد









1.4 تدفق الطاقة داخل وحدة تكييف هواء نافذة نموذجية في وضع التبريد



·         عندما تقوم بتحويل مفتاح الاختيار إلى وضع التبريد، فإن الطاقة التي تأتي من السلك المتصل بالمحدد عبر السلك الساخن تنتقل إلى المروحة حتى تعمل المروحة.

·         يرسل مفتاح الاختيار أيضًا الطاقة عبر سلك ساخن إلى الضاغط، لكن الضاغط لن يعمل حتى يصل منظم الحرارة إلى وضع التشغيل، ثم سيعمل الضاغط وتبدأ دورة التبريد.





 2- وحدات تبريد الهواء







2.1 بناء وحدات تبريد الهواء المنفصل

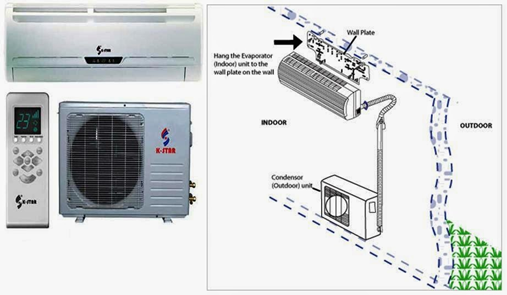

أنظمة الانقسام عبارة عن أنظمة فردية يتم فيها فصل المبادلين الحراريين (أحدهما بالخارج والآخر بالداخل) (انظر الشكل 8)يوجد جزئين رئيسيين من مكيف سبلت وهما:





بناء وحدات تبريد الهواء المنفصل

الشكل 8بناء وحدات تبريد الهواء المنفصل





  1. الوحدة الخارجية،
  2. الوحدة الداخلية.





1- الوحدة الخارجية:



يتم تركيب هذه الوحدة خارج الغرفة أو المكتب المراد تبريده وتضم مكونات مهمة للتكييف مثل:

·         الضاغط،

·         مروحة تبريد مكثف،

·         صمام توسع.





2- الوحدة الداخلية:



النوع الأكثر شيوعًا للوحدات الداخلية هو النوع المثبت على الحائط على الرغم من استخدام أنواع أخرى مثل المثبتة في السقف والأرضيةتنتج الوحدة الداخلية تأثير التبريد داخل الغرفة أو المكتب وتضم المكونات التالية:



·         ملف المبخر أو ملف التبريد،

·         مروحة تبريد أو منفاخ،

·         أنبوب الصرف،

·         كوات أو زعانف،

·         مرشح الهواء،

·         لوحة تحكم.













2.2 تدفق الطاقة في الدائرة الفرعية لوحدة تكييف الهواء المنفصلة النموذجية



يتم تغذية وحدات التكييف المنفصلة إما من:



·         مصدر طاقة أحادي الطور (انظر الشكل 9 والشكل 11)، لذلك تتكون دائرته الفرعية وسلك الطاقة الرئيسي من 3 أسلاك (السلك الأرضي والسلك الساخن والسلك المحايد).



أو

·         مصدر طاقة ثلاثي الطور (انظر الشكل 12)، لذلك تتكون دائرته الفرعية وسلك الطاقة الرئيسي من 5 أسلاك (السلك الأرضي و3 أسلاك ساخنة وسلك محايد).





وحدات تبريد الهواء المنفصل - مرحلة واحدة - تغذية داخلية خارجية

الشكل 9وحدات تبريد الهواء المنفصل - مرحلة واحدة تغذية داخلية خارجية



وحدات تبريد الهواء المنفصل - أحادي الطور - مخطط الأسلاك الكهربائية

الشكل 10وحدات تبريد الهواء المنفصل - أحادي الطور - مخطط الأسلاك الكهربائية



وحدات تبريد الهواء المنفصل - مرحلة واحدة - تغذية خارجية داخلية

الشكل 11وحدات تبريد الهواء المنفصل - مرحلة واحدة - تغذية خارجية داخلية





وحدات تبريد الهواء المنفصلة - ثلاث مراحل

الشكل 12وحدات تبريد الهواء المنفصلة - ثلاث مراحل





وحدات تبريد الهواء المنفصلة - ثلاث مراحل - مخطط الأسلاك الكهربائية

الشكل 13وحدات تبريد الهواء المنفصلة - ثلاث مراحل مخطط الأسلاك الكهربائية



·         ستنشأ الدائرة الفرعية من جهاز حماية من التيار الزائد أحادي القطب / ثلاثي الأقطاب OCPD المتضمن في لوحة كهربائية.

·         ثم انتقل من خلال نظام المجاري المائية (القنوات، القنوات، ...) إلى وسيلة فصل من نوع ما مناسب للتطبيق.

·         بعد ذلك، يتم توصيل سلك الطاقة الرئيسي لوحدة تكييف الهواء المنفصلة بوسائل الفصل هذه من جانب واحد، والجانب الآخر متصل بصندوق الأطراف في الوحدة الداخلية (انظر الشكل 9) أو في الوحدة الخارجية (انظر الشكل 9). .10) وفقًا لتوصيات الشركة الصانعة ومخططات الأسلاك.





ملحوظة:



إذا تم إجراء توصيلات مصدر الطاقة في وحدة داخلية، يتم استخدام وسيلة فصل داخلية وإذا تم إجراء توصيلات مصدر الطاقة في وحدة خارجية، يتم استخدام وسيلة فصل خارجية (انظر الشكل 14) مع هوية مناسبة للحماية (IP) (راجع توصيات الشركة المصنعة ومخططات الأسلاك).



وسائل الفصل الخارجية

الشكل 14وسائل الفصل الخارجية





·         أخيرًا، يتم نقل الطاقة عبر كبل بثلاثة أسلاك أو كبل من خمسة أسلاك من صندوق الأطراف في الوحدة الداخلية إلى صندوق الأطراف في الوحدة الخارجية أو العكس كما هو موضح في النقطة أعلاه.





ملحوظة:



يوجد أيضًا كبل إشارة يربط وحدة التحكم في الوحدة الداخلية مع وحدة التحكم في الوحدة الخارجية.











2.3 توصيلات الأسلاك الكهربائية داخل وحدات التكييف المنفصلة

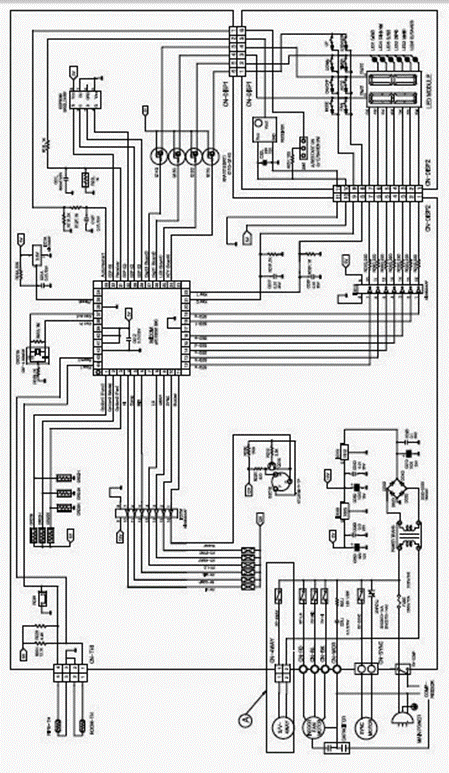

تعتبر الأسلاك الكهربائية داخل كل من الوحدات الداخلية والخارجية أكثر تعقيدًا من تلك الموجودة في وحدات تكييف الهواءإنها دائمًا أسلاك المصنع ومن وجهة نظرنا كمهندسي طاقة كهربائية، فلن تؤثر على عملنا على الإطلاقومع ذلك، فإننا نقدم بعض الأمثلة لمخططات الأسلاك الكهربائية بما في ذلك أسلاك التحكم للرجوع إليها كما في الشكل 15 أدناه.



وحدات تكييف الهواء المنفصلة - مخطط الأسلاك الكهربائية الداخلية





وحدات تكييف الهواء المنفصلة - مخطط الأسلاك الكهربائية الداخلية

الشكل 15وحدات تكييف الهواء المنفصلة مخطط الأسلاك الكهربائية الداخلية









 3- مكيفات سبليت متعددة







3.1 الأسلاك الكهربائية لمكيفات الهواء متعددة الانقسام

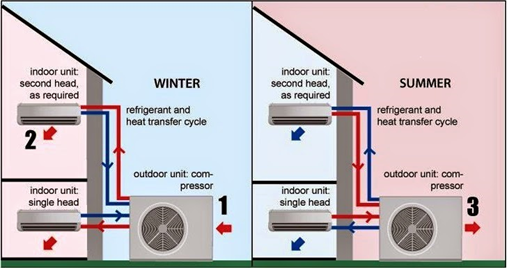

·         في هذه الأيام، يتم أيضًا استخدام مكيفات الهواء متعددة الانقسام بشكل شائع (انظر الشكل 16). في الوحدات للوحدة الخارجية الواحدة، توجد وحدتان داخليتان يمكن وضعهما في غرفتين مختلفتين أو في موقعين مختلفين داخل غرفة كبيرة.

مكيفات متعددة الانقسام

شكل 16: مكيفات متعددة الانقسام



·         ستكون أسلاك الطاقة لمكيفات الهواء متعددة الانقسام كما في الشكل 17 أدناه.





أسلاك الطاقة لمكيفات الهواء متعددة الانقسام

 الشكل 17مكيفات الهواء متعددة الانقسام الأسلاك الكهربائية



في الشكل 18، يمكنك العثور على أمثلة لمخططات الأسلاك الكاملة لمكيفات الهواء متعددة الانقسام.



مخططات الأسلاك الكاملة لمكيفات الهواء متعددة الانقسام

الشكل 18مخطط الأسلاك الكهربائية لمكيفات الهواء متعدد الانقسام









 4- مضخات حرارية صغيرة







4.1 الأسلاك الكهربائية لمضخات الحرارة الصغيرة



ستبدو أسلاك الطاقة لمضخات الحرارة الصغيرة مثل وحدات تبريد الهواء المنفصلة إلى حد بعيد (انظر الشكل 19)

أسلاك الطاقة لمضخات الحرارة الصغيرة مثل وحدات تبريد الهواء المنفصلة



أسلاك الطاقة لمضخات الحرارة الصغيرة مثل وحدات تبريد الهواء المنفصلة

الشكل 19: مضخات الحرارة الصغيرة

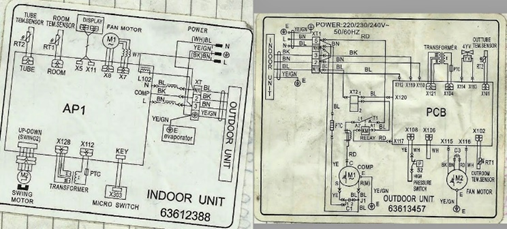

ومع ذلك، يمكنك أن تجد أدناه بعض الأمثلة لمخططات الأسلاك لمضخات الحرارة الصغيرة (انظر الشكل 20) ويمكنك مقارنتها مع تلك الخاصة بوحدات تبريد الهواء المنفصل خاصة في أسلاك الطاقة (الجهد العالي).





مخططات الأسلاك لمضخات الحرارة الصغيرة

الشكل 20مخطط الأسلاك الكهربائية لمضخات الحرارة الصغيرة









 5- الوحدات المغلفة المنقسمة







5.1 بناء الوحدات المغلفة المنقسمة



يصف نظام الانقسام نظام تكييف الهواء أو المضخة الحرارية الذي ينقسم إلى قسمين (انظر الشكل 21) وهما:



  1. قسم في الهواء الطلق،
  2. قسم داخلي.





بناء الوحدات المغلفة المنقسمة

بناء الوحدات المغلفة المنقسمة




الشكل 21بناء الوحدات المغلفة المنقسمة





1- قسم خارجي:



تقع الوحدة الخارجية بالخارج عادةً على الأرض ولكن أحيانًا على السطحيضم المكونات التالية:



·         ضاغط (ضواغط)،

·         كويل (ملفات) المكثف،

·         مروحة (مراوح) مكثف،

·         محرك (محركات) مروحة المكثف،

·         جريلات مروحة،

·         أغلق الصبابات،

·         عكس الصمام،

·         الملحقات الاختيارية (إن وجدت).





2- قسم داخلي:



يقع القسم الداخلي عادة في خزانة داخلية أو مرآبيضم المكونات التالية:



·         منفاخ الهواء (ق)،

·         لفائف او كويلات المبخر،

·         صمام (صمامات) التمدد الحراري وموزع (موزعين)،

·         المحامل والعمود،

·         الملحقات الاختيارية.









5.2 التمديدات الكهربائية في الوحدات المقسمة



تتكون التمديدات الكهربائية في الوحدات المنقسمة من 3 أجزاء رئيسية كالتالي:



  1. جزء الجهد العالي (جزء الطاقة)،
  2. جزء التحكم في الجهد العالي والمحركات،
  3. جزء التحكم في الجهد المنخفض.





1- جزء الجهد العالي (جزء الطاقة): (انظر الشكل 22)





الأسلاك الكهربائية للوحدة المقسمة - جزء الجهد العالي

الشكل 22: الأسلاك الكهربائية للوحدة المقسمة جزء الجهد العالي





ستنشأ الدائرة الفرعية من أحد أجهزة حماية التيار الزائد ذات الأقطاب الثلاثة المتضمنة في اللوحة الكهربائية.



ثم انتقل من خلال نظام القناة (القنوات، القنوات، ...) من أجل:



·         وسيلة فصل للوحدة الداخلية (وحدة معالجة الهواء)،

·         وسيلة فصل للوحدة الخارجية (وحدة المكثف / المبخر).





2- جزء التحكم في الجهد العالي والمحركات:(انظر الشكل 23)





الأسلاك الكهربائية للوحدة المقسمة - التحكم في الجهد العالي وجزء المحركات

الشكل 23الأسلاك الكهربائية للوحدة المقسمة التحكم في الجهد العالي وجزء المحركات



·         يتضمن ذلك الأسلاك ذات الجهد العالي داخل وحدة معالج الهواء وداخل وحدة المكثف / المبخر.

·         داخل وحدة معالجة الهواء، تعمل الأسلاك ذات الجهد العالي على تشغيل المروحة الداخلية والسخان وتوفر الطاقة للمحول.

·         داخل وحدة المكثف / المبخر، تعمل أسلاك الجهد العالي على تشغيل المروحة الخارجية والضاغط.





3- جزء التحكم في الجهد المنخفض:



يحتوي هذا الجزء على (2) وضع للتشغيل وهي:

  1. وضع A / C،
  2. وضع الحرارة.





أ- في وضع التكييف:(انظر الشكل 24)





الأسلاك الكهربائية للوحدة المقسمة - جزء التحكم في الجهد المنخفض - وضع A / C

الشكل 24الأسلاك الكهربائية للوحدة المقسمة جزء التحكم في الجهد المنخفض وضع A / C





يرسل الترموستات إشارة في (2) اتجاهات على النحو التالي:

·         عبر السلك Y لتشغيل المروحة الخارجية والضاغط،

·         عبر سلك G لتشغيل المروحة الداخلية.





ب- في وضع الحرارة:(انظر الشكل 25)





الأسلاك الكهربائية للوحدة المقسمة - جزء التحكم في الجهد المنخفض - وضع الحرارة

الشكل 25الأسلاك الكهربائية للوحدة المقسمة جزء التحكم في الجهد المنخفض وضع الحرارة





كما أن منظم الحرارة، في هذا الوضع، يرسل إشارة في (2) اتجاهات على النحو التالي:

·         عبر سلك G لتشغيل المروحة الداخلية،

·         عبر سلك W لتشغيل السخان.

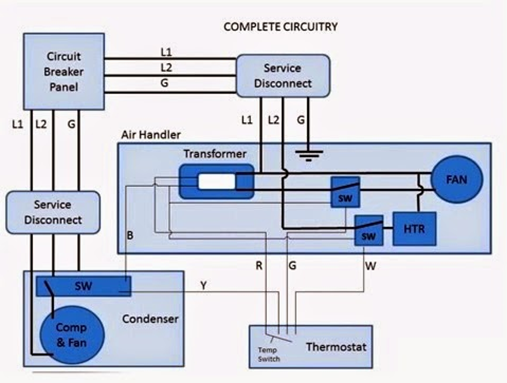

لذلك، سيكون مخطط الأسلاك الكامل كما في الشكل 26 أدناه:





الأسلاك الكهربائية للوحدة المقسمة - الدائرة الكاملة

الشكل 26الأسلاك الكهربائية للوحدة المقسمة - الدائرة الكاملة





ملحوظة:



عادة ما يحتوي منظم الحرارة على (5) مواضع وهي إيقاف - بارد - تلقائي - تسخين - تشغيل.

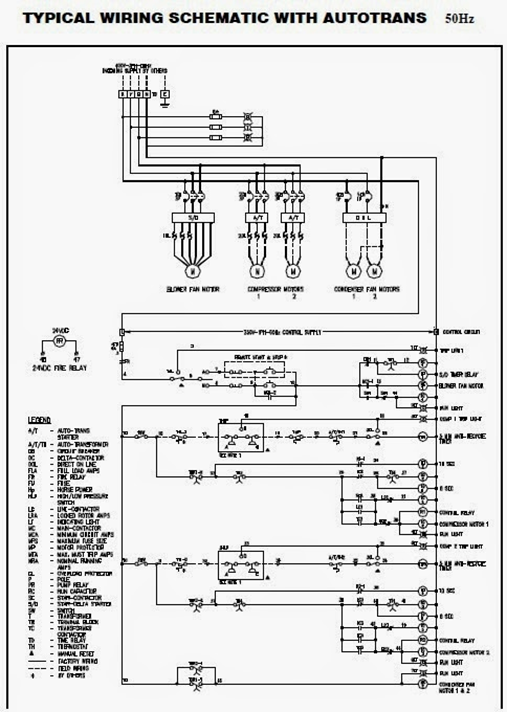

يمكنك العثور أدناه على بعض الأمثلة لمخططات الأسلاك للوحدات المعبأة المقسمة بطرق بدء مختلفة في الشكل 27.





مخططات الأسلاك للوحدات المعبأة المقسمة





مخططات الأسلاك للوحدات المعبأة المقسمة بطرق بدء مختلفة



الأسلاك الكهربائية للوحدة المقسمة بطرق بدء مختلفة

الشكل 27الأسلاك الكهربائية للوحدة المقسمة بطرق بدء مختلفة









 6- الوحدات المغلفة الأحادية







6.1 دائرة الطاقة للوحدات المعبأة الأحادية



·         تعد أنظمة التعبئة الموحدة (انظر الشكل 28) أكثر معدات تكييف الهواء شيوعًا في المباني التجاريةوحدة تكييف الهواء المعبأة هي مكيف هواء مستقليوفر التبريد والتدفئة وحركة الهواءيتم تجميع جميع المكونات اللازمة للتبريد والتدفئة وحركة الهواء في غلاف فولاذيتستخدم معظم الوحدات المعبأة ضواغط شبه محكمة مما يعني أن المحرك ووحدة الضاغط مركبان في مبيت واحد.

دائرة الطاقة للوحدات المعبأة الأحادية

الشكل 28تشييد الوحدات المعبأة على السطح



·         الوحدات المعبأة الموحدة هي وحدات مغلفة تأتي كحزمة واحدة جاهزة للتركيب على السطح أو في الطابق الأرضي لبعض الأنواع.

·         يمكن تصنيف الوحدات المعبأة على السطح وفقًا لنوع التدفئة التي توفرهاتوجد وحدات معبأة على السطح مع تدفئة كهربائية أو تدفئة تعمل بالغازيمكن أيضًا توفير التدفئة بواسطة مضخة حراريةومع ذلك، يتم استخدام أفران التدفئة الكهربائية والغاز بشكل أساسي.

·         تتراوح سعة التبريد المتاحة لوحدات الأسطح المعبأة الشائعة من 10 كيلوواط (3 أطنان) إلى 850 كيلوواط (241 طنًا)يغطي معدل تدفق الهواء نطاقًا من 400 لتر / ثانية (850 قدمًا / دقيقة) إلى 37800 لتر / ثانية (80000 قدم / دقيقة).





يظهر الرسم التخطيطي للطاقة للوحدات المعبأة على السطح في الشكل 29.





رسم تخطيطي للطاقة للوحدات المعبأة على السطح

الشكل 29رسم تخطيطي للطاقة للوحدات المعبأة على السطح






في المقالة التالية، سأشرح مخططات الأسلاك الكهربائية لمعدات أنظمة تكييف الهواء الأخرىلذا، يرجى الاستمرار في المتابعة.

 يتمتع مصنع  ماركول لأنظمة التبريد  Marcool Cooling Systems Factory

بسجل حافل في صناعة وصيانة المكيفات المركزية و أنابيب التبريد للشيلرات والمبادلات الحرارية وصناعة مجاري الهواء بكفاءة وسرعة.



نعمل على صيانة جميع أنواع المبردات والشيلرات والمبادلات الحرارية والكويلات، لدينا بالفعل معلومات حول أي وحدة تبريد تحتاج إلى استبدالها او صيانتها. مثل الملفات ( الكويلات ) نحن متخصصون في صناعة ذلك ،

نحن على استعداد لتنفيذ طلبك بأسرع مستوى من الطوارئ  ، لذلك نحن نقدم لك خيارات متعددة بالسعر المناسب وسرعة التصنيع و الاقرب إليك مع توفير إمكانية  الشحن السريع إذا لزم الأمر إلى كل مدن المملكة العربية السعودية ,الرياض • مكة المكرمة • المدينة المنورة • القصيم • الشرقية • عسير • تبوك • حائل • الحدود الشمالية • جازان • نجران • الباحة • الجوف. يرجى منحنا الفرصة للعمل معك في مشروعك التالي، دعنا نساعدك في الكثير من اعمال الصيانة والتركيب في مشروعك التالي.

أطلب الخدمة الان: -

مصنع ماركول رشيد عبدالعزيز محمد جمجوم

جدة - المدينة الصناعية الثانية - شارع 49

966550489096+

https://jamjoom-cooling-systems-factoryjcool.business.site/ fuadmarketing@jamjoomarcool.com

jamjoomarcooll@gmail.com

م/ ابو حسام

----------------------------------

Marcool Cooling Systems factory has a proven track record of manufacturing refrigerant tubes for chillers

 efficiently and quickly. For all types of coolers and chillers, we already have information about any unit

 that needs to be replaced or serviced. Like coils, we are ready to fulfill your order with the fastest level

 of emergency, so we offer you multiple options at the right price, fast manufacturing and fast shipping if needed. To all cities of the Kingdom of Saudi Arabia, Riyadh • Mecca • Medina • Qassim • Eastern • Asir • Tabuk • Hail • Northern Borders • Jazan • Najran • Al Baha • Al Jawf.

Please give us the opportunity to work with you on your next project, let us help you with a lot of maintenance and

installation work on your next project.

Request the service now:-

Marcool Rashid Abdulaziz Muhammad Jamjoom Factory

Jeddah - Second Industrial City - 49 . Street

+966550489096

https://jamjoom-cooling-systems-factoryjcool.business.site/

fuadmarketing@jamjoomarcool.com

jamjoomarcooll@gmail.com

M/ Abu Hossam



#كاريير#جودمان #ترين#ريم Rheem#Lennox # #يورك# رود# إل_جي#بيترا #دايكن #لونكس #ماركول #مصنع_جمجوم_لأنظمة_التبريد




تعليقات

التنقل السريع
