القواعد والحسابات الكهربائية لأنظمة تكييف الهواء HVAC - الجزء الثالث



في مقال”  القواعد والحسابات الكهربائية لأنظمة تكييف الهواء - الجزءالأول  " ، والذي كان أول مقال في دورتنا الجديدة HVAC-2: القواعد والحسابات الكهربائية لأنظمة تكييف الهواء، أوضحت النقاط التالية:

·                     مقدمة لأنواع أنظمة التكييف

·                     مقدمة عن أنواع المحركات / الضواغط المستخدمة في أنظمة تكييف الهواء



وفي مقال بعنوان "  مخططات الأسلاك الكهربائية لأنظمة تكييف الهواء - الجزءالأول  " ، أوضحت النقاط التالية:



·                     أهمية التمديدات الكهربائية لأنظمة تكييف الهواء،

·                     كيف تحصل على التمديدات الكهربائية لأنظمة التكييف ؟،

·                     أنواع مخططات الأسلاك الكهربائية لأنظمة تكييف الهواء،

·                     كيف تقرأ مخططات الأسلاك الكهربائية؟


أيضًا، شرحت مخططات الأسلاك الكهربائية لمعدات تكييف الهواء النموذجية في المقالات التالية:

·                     مخططات الأسلاكالكهربائية لأنظمة تكييف الهواء - الجزء الثاني

·                     مخططات الأسلاك الكهربائية لأنظمة تكييف الهواء - الجزء الثالث



وفي مقال " القواعد والحسابات الكهربائية لأنظمة تكييف الهواء - الجزءالثاني ”، أوضحت أنواع وسائل الفصل لأنظمة تكييف الهواء

اليوم، سأشرح بالتفصيل تحديد ووضع علامات على وسائل الفصل المستخدمة لأنظمة تكييف الهواء.





 1- تصنيف أنظمة التوزيع الكهربائي
 وفقًا لمقاطعة التقييمات لمجموعات OCPD الخاصة بهم









يتم ترتيب جميع وسائل الفصل (أو عمومًا جميع أجهزة حماية التيار الزائد OCPD) في نظام التوزيع الكهربائي للمبنى، فيما يتعلق بتصنيفات الدائرة القصيرة / تقييمات المقاطعة، في مجموعتين على النحو التالي:



1.                  نظام مصنّف بالكامل،

2.                  نظام تصنيف السلسلة.





يمكن أن يتكون كل نظام مما سبق من جميع الصمامات أو جميع قواطع الدائرة أو مجموعة من الصمامات وقواطع الدائرة.









1.1 الاختلافات بين الأنظمة المصنفة بالكامل والأنظمة المصنفة



نظام مصنّف بالكامل

نظام تصنيف السلسلة

معدل مقاطعة أجهزة حماية التيار الزائد OCPD يساوي أو أكبر من (عادةً 10٪ أكبر) مستوى الخطأ المتاح في الحافلة حيث تم تثبيت OCPD.



هذا هو:

مقاطعة تصنيف OCPD المصب والعليا - مستوى خطأ OCPD حيث يتم تثبيت OCPD.

تصنيف مقاطعة أجهزة حماية التيار الزائد OCPD أعلى من معدل مقاطعة قاطع دائرة جانب الحمل (المحمي)، ولكن ليس أعلى من معدل مقاطعة جهاز جانب الخط (الحماية).



هذا هو:

مقاطعة التصنيف تصنيف OCPD المصب < مستوى الخطأ حيث يتم تثبيت OCPD < مقاطعة تصنيف OCPD المنبع الرئيسي.

مقاطعة تصنيف OCPD - مستوى خطأ المصب حيث يتم تثبيت OCPD.

يسمح بتثبيت OCPD المصب مع تصنيف المقاطعة < مستوى الخطأ حيث يتم تثبيت OCPD.

يمكن أن تتكون الأنظمة المصنفة بالكامل من جميع الصمامات أو جميع قواطع الدائرة أو مزيج من الصمامات وقواطع الدائرة.

يمكن أن تتكون المجموعة المصنفة بالسلسلة من الصمامات التي تحمي قواطع الدائرة، أو قواطع الدائرة التي تحمي قواطع الدائرة.

يوصى باستخدام الأنظمة المصنفة بالكامل ويمكن استخدامها في كل مكان، طالما أن تصنيفات المقاطعة الفردية تتوافق مع 110.9.

المجموعات المصنفة المتسلسلة لها تطبيقات محدودة (التطبيق المناسب الوحيد للتركيبات المصنفة المتسلسلة هو للدائرة الفرعية، لوحات الإضاءة)

لا يمكن تطبيق المجموعات المصنفة المتسلسلة في أنظمة الرعاية الصحية أو دوائر الطوارئ مثل مضخات الحريق والمصاعد.

المجموعات المصنفة المتسلسلة لها متطلبات NEC إضافية يجب تلبيتها.

يمكن تنسيق المجموعات المصنفة بالكامل بشكل انتقائي.

لا يمكن تنسيق مجموعات المصنفة المتسلسلة بطبيعتها بشكل انتقائي.

النظام المصنف بالكامل أغلى من نظام التصنيف التسلسلي.

يمكن للمجموعات المصنفة المتسلسلة أن تخفض التكلفة الإجمالية للنظام.











1.2 أمثلة للأنظمة المصنفة بالكامل والمتسلسلة





1- مثال على نظام مصنّف بالكامل:



كما في الشكل 1، يحتوي النظام المصنف بالكامل على أجهزة حماية تم اختبارها لتحمل تيار الأعطال المتاح في الموقع المطبق الخاص بها.



نظام مصنف بالكامل

الشكل 1: مثال للنظام المصنف بالكامل



2- مثال لنظام تصنيف السلسلة



في حالة حدوث ماس كهربائي كما في الشكل 2، سيتم فتح كل من قواطع التيار والمصب في وقت واحد لإزالة العطل الذي ينتج عنه تعتيم غير ضروري لجزء من النظام الكهربائي.





أجهزة حماية تم اختبارها لتحمل تيار الأعطال

الشكل 2: مثال لنظام تصنيف السلسلة



ملحوظة:



يجب أن يتم استبدال قواطع وصمامات لوحات اللوحات ولوحات التوزيع في أنظمة تصنيف متسلسلة باستخدام إما:



رقم جزء القواطع والصمامات المدرج على ملصق اللوحة / لوحة التبديل، أو

جداول المجموعات المصنفة لسلسلة الصمامات / قواطع الدائرة المتاحة المنشورة من قبل الشركات المصنعة للوحة ولوحات المفاتيح (انظر الشكل 3).





للمجموعات المصنفة للسلسلة المنشورة من قبل الشركات المصنعة للوحة ولوحات المفاتيح

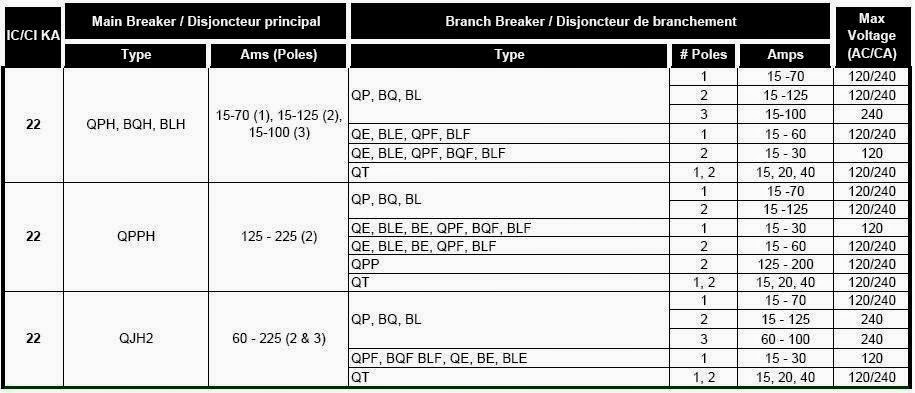

 الشكل 3: مثال للمجموعات المصنفة للسلسلة المنشورة من قبل الشركات المصنعة للوحة ولوحات المفاتيح









1.3 الفرق بين نظام التصنيف المتسلسل والنظام المنسق الانتقائي





قاطع دائرة

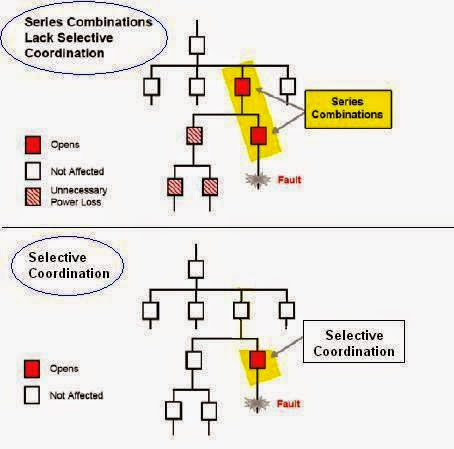

الشكل 4: الفرق بين نظام تصنيف السلسلة والنظام المنسق الانتقائي



·                     كما هو مبين في الشكل 4، لا يمكن تنسيق مجموعات التصنيف المتسلسلة بشكل انتقائي. من أجل حماية قاطع دائرة جانب الحمل، يجب فتح جهاز جانب الخط (الحماية) جنبًا إلى جنب مع قاطع الدائرة (المحمي) الموجود بجانب التحميل. هذا يعني أن اللوحة بأكملها يمكن أن تفقد الطاقة لأن الجهاز الذي يغذي اللوحة يجب أن يفتح حتى في ظل ظروف دائرة قصر منخفضة المستوى نسبيًا.

·                     ولكن في النظام المنسق الانتقائي، سيتم فتح قاطع دائرة جانب التحميل فقط في حالة حدوث عطل دون فتح جهاز جانب الخط (الحماية).











 2- تحديد وتمييز وسائل الفصل







بناءً على المناقشة أعلاه، سيتم استخدام أي وسيلة فصل إما في نظام المجموعة المصنفة بالكامل أو في نظام المجموعة المصنفة المتسلسلة كما هو موضح أعلاه.



أولاً: تحديد وسائل الفصل المستخدمة في نظام الدمج المصنف بالكامل



لتحديد وسائل الفصل المستخدمة في نظام الدمج المصنف بالكامل، يتم تطبيق القواعد NEC 240.60 و240.83 كما هو موضح أدناه.



كما ذكرنا أعلاه، فإن النظام المصنف بالكامل يتكون من جميع الصمامات أو جميع قواطع الدائرة أو مزيج من الصمامات وقواطع الدائرة. لهذا السبب، سنشرح تحديد / وضع علامات على الصمامات وقواطع الدائرة المصبوبة المستخدمة على نطاق واسع كوسيلة لفصل أنظمة تكييف الهواء.











1- تأشير الصمامات



يجب تمييز الصمامات بوضوح، إما عن طريق الطباعة على ماسورة المصهر أو بواسطة ملصق مرفق بالبراميل يوضح ما يلي: (انظر الشكل 5)



·                     تصنيف أمبير،

·                     القوة الكهربائية،

·                     معدل المقاطعة في حالة عدم وجود 10000 أمبير،

·                     الحد الحالي عند الاقتضاء،

·                     اسم الشركة المصنعة أو علامتها التجارية.

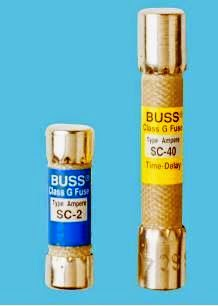

لاصق يوضح مواصفات الصمامات

الشكل 5: تعليم الصمامات









2- تأشير قواطع الدائرة المصبوبة



يجب أن تحمل قواطع الدائرة علامات توضح ما يلي:



أ- التأشير العام

ب- بيان المركز

ج- وحدات الرحلة القابلة للتبديل

·                     نوع التصميم،

·                     اسم الشركة المصنعة،

·                     القوة الكهربائية،

·                     تقييم أمبير،

·                     تحديد الخط والحمل.



·                     تشغيل وإيقاف (مفتوح ومغلق)

·                     رحلة وإعادة تعيين،

·                     التشغيل الكهربائي (تشغيل وإيقاف)،

·                     التشغيل الكهربائي (الرحلة وإعادة التعيين).



·                     اسم الشركة المصنعة،

·                     تقييم أمبير،

·                     تعيين الإطار،

·                     الإعدادات المغناطيسية.



د- مقاطعة التقييمات

هـ- الإنهاءات

و- رحلة قابلة للتعديل

·                     مقاطعة التقييمات.



·                     سلك النحاس،

·                     سلك صغير الحجم،

·                     تشديد عزم الدوران،

·                     الحد الأقصى لحجم السلك،

·                     موصلات متعددة الموصلات،

·                     سلك 60/75 ° C،

·                     موصلات يتم شحنها بشكل منفصل،

·                     اتصال الكابل فقط،

·                     مقاسات الباصات.



·                     رحلة لحظية

·                     النوع أ والنوع ب،

·                     ضوابط قابلة للتعديل.



ط- العلامات الخاصة

J - قواطع التيار الكهربائي

ك- قاطع الدائرة / قاطع الدائرة الأرضية

·                     الضميمة غير الموصلة

·                     الضميمة جيدة التهوية

·                     40 درجة مئوية ،

·                     الحد الحالي،

·                     فئة CTL،

·                     دلتا،

·                     2-القطب - 3 مراحل تصنيفها ،

·                     3-القطب - 1-المرحلة تصنيفها ،

·                     4 أقطاب - 3 مراحل تصنيفها ،

·                     دائرة متعددة الأسلاك،

·                     تصنيف DC 3 أقطاب،

·                     100 في المائة تصنيف مستمر ،

·                     SWD ،

·                     رحلة مستقلة،

·                     الخصائص الخاصة

·                     للاستبدال وليس CTL،

·                     الغرض الخاص وليس العام،

·                     اختبأ،

·                     قواطع دوائر تعمل عن بعد.



·                     تحديد الخط والحمل،

·                     تحديد الصمامات،

·                     لا ينطلق فتيل مفتوح،

·                     العلامات العامة.



·                     وظيفة "الاختبار"،

·                     علامة "الفئة أ"،

·                     تعليمات،

·                     تحديد المحطة،

·                     العلامات العامة.



L- قواطع دوائر / معدات الحماية من الأعطال الأرضية

جهاز الحماية من اندفاع التيار الكهربائي لقواطع الدائرة M

ن- وحدات حماية عالية الخطأ وملحقات وحدات عالية الخطأ

·                     وظيفة "الاختبار"،

·                     تحديد مستوى الرحلة،

·                     تعليمات،

·                     تحديد المحطة،

·                     استخدام العلامات،

·                     العلامات العامة.



·                     أنواع

·                     تصنيف حماية الجهد،

·                     الحد الأقصى لتصنيف جهد التشغيل المستمر (MCOV)،

·                     تصنيف تيار التفريغ الاسمي (في)،

·                     تصنيف تيار الدائرة القصيرة (SCCR)،

·                     العلامات العامة.



·                     نوع التصميم،

·                     اسم الشركة المصنعة،

·                     الإنهاءات،

·                     قاطع دائرة،

·                     مقاطعة التقييم.



O- الملحقات

ف- محولات قواطع دوائر

س- حماة الدائرة

·                     التقييمات،

·                     طريق فرعية،

·                     يتم شحنها بشكل منفصل،

·                     اسقاط المقاوم الخارجي.



·                     نوع التصميم،

·                     اسم الشركة المصنعة،

·                     الإنهاءات،

·                     قاطع دائرة،

·                     تعليمات.



·                     اسم الشركة المصنعة،

·                     القوة الكهربائية،

·                     تقييم أمبير،

·                     تعليمات إعادة التعيين.



R- قواطع دوائر للاستخدام في معدات الاتصالات

قواطع الدائرة المصبوبة على شكل S مُدرجة أيضًا على أنها خطأ قوس من النوع المختلط

قاطعات الدائرة

قواطع الدائرة المصبوبة على شكل T مدرجة أيضًا على أنها فرع / نوع مغذي

قاطعات دارة الأعطال

·                     درجة حرارة التشغيل المحيطة،

·                     تصنيف درجة حرارة عزل الأسلاك،

·                     نفس القطبية

·                     العلامات العامة.



·                     معرف الجهاز،

·                     وظيفة "TEST”،

·                     تعليمات،

·                     العلامات العامة.



·                     معرف الجهاز،

·                     وظيفة "TEST”،

·                     تعليمات،

·                     العلامات العامة.



قواطع دوائر مصبوبة مصنفة على شكل حرف U للاستخدام في معدات محددة

قواطع الدائرة المصبوبة على شكل حرف V للاستخدام في الأنظمة الكهروضوئية (الكهروضوئية)

ث- تعليم رموز الموقع

·                     المصنفة فقط وقائمة التوافق،

·                     قائمة التوافق المصنفة والمدرجة،

·                     قائمة التوافق،

·                     التصنيف والإدراج،

·                     العلامات العامة.



·                     القوة الكهربائية،

·                     علامة PV،

·                     قواطع الدائرة الكهروضوئية متعددة الأقطاب،

·                     تقييم درجة الحرارة،

·                     نطاق ونوع الأسلاك،

·                     العلامات العامة.



·                     أ

·                     ب

·                     ج

·                     د

·                     و

·                     F

·                     جي

·                     ح

·                     أنا

·                     ي

·                     ك





أمثلة على العلامات المهمة لقواطع الدائرة المصبوبة:





مثال رقم 1: كما هو موضح في الشكل 6، ستكون العلامات المرقمة كما يلي:





العلامات المرقمة

الشكل 6

1. تشغيل وإيقاف:

يجب وضع علامة على مواضع التشغيل والإيقاف (المغلقة والمفتوحة) للمقبض (NEC 240.81). يمكن أيضًا تمييز هذه المواقف برموز "I" و "O" المعترف بها دوليًا، على الرغم من أن هذا ليس من متطلبات UL. إذا كانت هذه العلامات غير مرئية عند تثبيت مشغل محرك فوق علامات قاطع الدائرة، فيجب أن تظهر على مشغل المحرك. يمكن العثور على مشغلي المحركات في التطبيقات التي تتطلب التشغيل عن بعد أو التلقائي لقاطع الدائرة.



2. تصنيف الأمبير (إذا كان 100 ألف أو أقل):

قد يكون تصنيف الأمبير موجودًا على مقبض الباب أو على المقبض نفسه (NEC 240.83 (B)). قواطع الدائرة التي تم تصنيفها على أكثر من 100 A قد يتم تمييز تصنيف الأمبير الخاص بها في موضع غير مرئي مع وجود الحواف أو الأغطية في مكانها.


3. نوع HACR: تشير هذه العلامة إلى أن قاطع الدائرة مناسب للاستخدام مع تركيبات المحركات الجماعية الموجودة عادةً في معدات التدفئة وتكييف الهواء والتبريد. لم يعد NEC 2005 يشترط هذا الشرط. قررت الصناعة الكهربائية أن قواطع الدائرة الكهربائية تعتبر مناسبة للاستخدام مع هذه المعدات دون أي اختبار إضافي، وبالتالي، لم تعد علامة HACR مطلوبة على أجهزة تكييف الهواء والتبريد أو على قواطع الدائرة للاستخدام في هذه التطبيقات. تم أيضًا إزالة متطلبات هذه العلامة من معيار المنتج UL 1995 لمعدات التدفئة والتهوية وتكييف الهواء.

مثال رقم 2: كما هو موضح في الشكل 7، ستكون العلامات المرقمة كما يلي:





circuit+braker+marking

الشكل 7



1. اسم الشركة المصنعة:

قد تكون هذه العلامة اسم الشركة المصنعة أو العلامة التجارية أو غيرها من الوسائل المعترف بها لتحديد الشركة التي صنعت قاطع الدائرة.



2. نوع التعيين:

يتم تمييز جميع قواطع الدائرة بتسمية النوع، والتي قد تكون بادئة رقم كتالوج أو تسمية منفصلة. ستدرج ملصقات المعدات، على سبيل المثال على اللوحات، أنواع قواطع الدائرة المناسبة للاستخدام. لاحظ أن كلمة "نوع" قد تستخدم أو لا تستخدم على قاطع الدائرة أو ملصقات المعدات. من المهم مراجعة العلامات الموجودة على الجهاز، مثل لوحة اللوحة، للتأكد من تطابق تسميات قاطع الدائرة على الجهاز مع العلامات الموجودة على قاطع الدائرة.



3. تصنيف الجهد:

يجب وضع علامة على جميع قواطع الدائرة الكهربائية مع تصنيف الجهد. إذا لم يتم وضع علامة على التصنيف "ac" أو "dc”، فهذا يعني أنه مناسب لكليهما. تعد قواطع الدائرة المقننة 120/240 فولت مناسبة للاستخدام في الأنظمة أحادية وثلاثية الأطوار ذات 4 أسلاك حيث لا يتجاوز الجهد من خط إلى الأرض 120 فولت. القواطع المقننة Wye مثل تلك المصنفة 480Y / 277 V، مناسبة للاستخدام في أنظمة ثلاثية الأطوار ذات 4 أسلاك حيث لا يتجاوز الجهد الأرضي 277 فولت. يجب إيلاء اهتمام خاص لأنظمة دلتا ذات الأرجل المرتفعة أو الزاوية المؤرضة لضمان أن قاطع الدائرة لديه التصنيف المناسب. تعد المراجعة للتأكد من أن قواطع الدائرة المثبتة لها تصنيف جهد مناسب للتطبيق أمرًا بالغ الأهمية للتثبيت المتوافق مع الكود (NEC 240.83 (E)).



4. SWD:

قد يتم وضع علامة "SWD" على قواطع الدائرة 15 أو 20 أمبير المصنفة 347 فولت أو أقل، مما يعني أنها مناسبة لتبديل أحمال الإضاءة الفلورية على أساس منتظم (NEC 240.83 (D)). يتم تقييم قواطع الدائرة هذه للاستخدام العالي التحمل، حيث سيتم استخدامها بشكل مشابه لمفتاح الضوء.



5. HID:

50 A أو أقل من قواطع الدائرة المصنفة 480 فولت أو أقل يمكن تمييزها بـ "HID" ، مما يعني أنها مناسبة لتبديل التفريغ عالي الكثافة أو أحمال الإضاءة الفلورية على أساس منتظم. قد تستخدم قواطع الدائرة هذه بنية مختلفة عن قاطع الدائرة SWD القياسي من أجل معالجة تيار التدفق العالي الناتج عن عامل الطاقة المنخفض الناتج عن إضاءة HID (NEC 240.83 (D)). تخضع قواطع الدائرة هذه أيضًا لتقييم التحمل الإضافي لإثبات قدرتها على أداء واجب التبديل.



6. الرحلة وإعادة التعيين:

عادة ما تفترض مقابض قاطع الدائرة وضعًا وسيطًا عند التعثر. يجب تحديد هذا الموضع إما على قاطع الدائرة أو على الجهاز الذي سيتم تثبيته فيه. إذا كانت هذه العلامات غير مرئية عند تركيب مشغل محرك، فقد تظهر علامة "تعثر" على مشغل المحرك.





مثال رقم 3: كما هو موضح في الشكل 8، ستكون العلامات المرقمة كما يلي:





الشكل 8



1. تعيين الخط والحمل:

قواطع الدائرة الموسومة بتسميات "خط" و "تحميل" ليست مناسبة للتوصيل العكسي. يجب وضع علامة "خط" و "تحميل" على قواطع الدائرة المزودة بوحدات رحلة قابلة للتبديل ما لم يكن هناك خطر حدوث صدمة عند تغيير وحدة الرحلة.



2. مقاطعة التقييمات:

يجب وضع علامة على جميع قواطع الدائرة ذات معدل مقاطعة يزيد عن 5000 A بتصنيف مقاطعة (NEC 240.83 (C)). يتم تحديد تصنيفات المقاطعة بأمبير متماثل RMS. إذا كان تصنيف تيار الدائرة القصيرة للمعدات التي تم تركيب قاطع الدائرة بها أقل من معدل مقاطعة قاطع الدائرة، فسيتم تطبيق التصنيف الأقل. يجب مراجعة قواطع الدائرة بعد التثبيت للتأكد من أن لديها معدل مقاطعة مناسب للتطبيق. يمكن العثور على هذه العلامة في أي مكان باستثناء الجزء الخلفي من قواطع الدائرة التي يبلغ عرضها 1 بوصة لكل قطب أو أقل بسبب قيود الحجم.



3. تصنيف الأمبير (إذا كان أكثر من 100 أ):

 يمكن العثور على معدل الأمبير لقاطع الدائرة الكهربية الأكبر من 100 A في مكان يمكن رؤيته بعد إزالة الغطاء أو الزخرفة. ينطبق هذا الشرط أيضًا على وحدات الرحلة القابلة للتبديل (NEC 240.83 (A)).



4. 40 درجة مئوية: تشير هذه العلامة إلى أقصى درجة حرارة محيطة يمكن فيها تطبيق قاطع الدائرة عند معدل الأمبير المحدد دون إعادة تصنيف أمبير قاطع الدائرة. هذه العلامة مطلوبة لقواطع الدائرة الحرارية المغناطيسية وهي اختيارية لقواطع دائرة الرحلة الإلكترونية ما لم تكن مناسبة فقط لمحيط 25 درجة مئوية، وفي هذه الحالة يجب تمييزها بعلامة 25 درجة مئوية. عندما ترتفع درجة الحرارة المحيطة عن 40 درجة مئوية، قد يحتاج المصمم إلى استشارة الشركة المصنعة للحصول على معلومات إعادة الإصدار.



5. الإنهاء (سلك النحاس):

يجب تمييز قواطع الدائرة بنوع المادة (Cu-Al) وحجم الأسلاك التي تكون أطرافها مناسبة للاستخدام. إذا كان مناسبًا للاستخدام مع النحاس فقط أو الألومنيوم فقط، فيجب استخدام كلمة "فقط". توجد الاختصارات "CU" و "AL" بشكل عام على قواطع الدائرة وفقًا لما يسمح به معيار المنتج. إذا كان من الممكن استخدام سلك صلب 10-14 AWG فقط، فيجب ملاحظة هذه المعلومات. سيتم أيضًا ملاحظة عدد الأسلاك لكل طرف في حالة السماح بأكثر من سلك واحد لكل طرف (NEC 110.14 (A)).



6. شد عزم الدوران:

يجب تحديد عزم الدوران الاسمي لجميع أطراف الأسلاك الميدانية. إذا كان عرض قاطع الدائرة 1 بوصة لكل قطب أو أقل، فيمكن العثور على هذه العلامة في أي مكان باستثناء الجزء الخلفي.



7. تصنيفات درجة حرارة السلك:

يمكن تمييز قواطع الدائرة المصنفة 125 أ أو أقل على أنها مناسبة للاستخدام مع سلك 60 درجة مئوية أو 60/75 درجة مئوية أو 75 درجة مئوية فقط. تم تصنيف قواطع الدائرة المصنفة بأكثر من 125 ألف للاستخدام مع سلك 75 درجة مئوية؛ وضع العلامات اختياري. يُسمح دائمًا باستخدام سلك بدرجة حرارة أعلى، ولكن يجب أن يكون حجمه وفقًا لعلامة درجة الحرارة على قاطع الدائرة وجدول NEC 310.16. إذا كان عرض قاطع الدائرة 1 بوصة لكل قطب أو أقل، فقد تكون هذه العلامة في أي مكان باستثناء الجزء الخلفي (NEC 110.14 (C) 1).



8. الموصلات التي يتم شحنها بشكل منفصل: إذا لم يتم تثبيت الموصلات في المصنع على قاطع الدائرة ، فيجب أن يتم تمييزها بالموصلات المناسبة أو مجموعات الأطراف المطلوبة في أي مكان باستثناء الجزء الخلفي.


مثال رقم 4: كما هو موضح في الشكل 9، ستكون العلامات المرقمة كما يلي:





الشكل 9

الشكل 9



1. الوسم "1-3":

يجب أن يتم تصنيف قاطع الدائرة ثنائي القطب المستخدم لحماية الحمل ثلاثي الطور على نظام دلتا ذي الزاوية الأرضية وتمييزه لمثل هذا التثبيت. قواطع الدائرة التي تحمل علامة "1-phase - 3-phase" أو "1-3" مناسبة للاستخدام في الدلتا ثلاثية الطور ذات الأرضية أو الدوائر أحادية الطور (NEC 240.85).



100٪ تصنيف العلامات:

معدل مستمر بنسبة 100 في المائة - قواطع الدائرة مصممة عادةً للاستخدام فيما لا يزيد عن 80٪ من التيار المقنن حيث يعتبر الحمل مستمرًا، أو ستستمر لمدة 3 ساعات أو أكثر (NEC 210.20). ومع ذلك، تم تصنيف بعض قواطع الدائرة للاستخدام المستمر بنسبة 100٪ من تصنيفها الحالي. يجب وضع علامة على قواطع الدائرة هذه في أي مكان باستثناء الجزء الخلفي. يجب أيضًا وضع علامة على معلومات الضميمة مثل نوع معين أو وحدة تخزين معينة. يمكن أيضًا تحديد متطلبات استخدام سلك معزول 90 درجة مئوية بحجم عمود 75 درجة مئوية في جدول NEC 310.16 ومتطلبات تهوية محددة على قاطع الدائرة أو الجهاز (NEC 210.20 (A) و215.3).











ملاحظات لتمييز الصمامات وقواطع الدائرة



·                     لا يلزم وضع علامة على الصمامات أو قواطع الدائرة الكهربائية المستخدمة للحماية التكميلية للتيار الزائد لتركيبات الفلورسنت ومعدلات أشباه الموصلات والأجهزة التي تعمل بمحرك وما إلى ذلك من أجل مقاطعة الدائرة المتكاملة الحالية.

·                     لن تحتوي قواطع الدائرة ذات تصنيف المقاطعة 5000 أمبير على علامة تصنيف المقاطعة.

·                     لن يكون للصمامات ذات التصنيف المقاطعة 10000 أمبير علامة تصنيف المقاطعة.













ثانيًا: وسائل الفصل التعريفية المستخدمة في نظام التجميع المصنف المتسلسل



لتحديد وسائل الفصل المستخدمة في نظام التجميع المصنف المتسلسل، يتم تطبيق القواعد NEC 240.86 و110.22 كما هو موضح أدناه.



يتم تحديد ترتيب المكونات الواقية في نظام تصنيف متسلسل بطريقتين على النحو التالي:



1.                  مهندس محترف مرخص، وفي هذه الحالة يُطلق على النظام اسم Engineered Series Combination Systems ويمكن تطبيقه على التركيبات الحالية فقط.

2.                   يُطلق على الشركة المصنعة للنظام وفي هذه الحالة النظام اسم Tested Series Combination System ويمكن تطبيقه على التركيبات الحالية والجديدة.





ستختلف علامات نظام التصنيف المتسلسل وفقًا للطريقتين المذكورتين أعلاه المستخدمتين لترتيب المكونات الواقية على النحو التالي:



1- وضع العلامات لأنظمة الجمع بين السلاسل الهندسية:



يجب وضع علامات واضحة على عبوات المعدات لقواطع الدائرة أو الصمامات في الحقل وفقًا لتوجيهات المهندس ويجب أن تكون العلامات مرئية بسهولة.



2- وضع علامات لأنظمة الجمع بين السلاسل المختبرة: (انظر الشكل 10)





علامات ارشاد او تحذير

الشكل 10: وضع العلامات لأنظمة الجمع بين السلاسل المختبرة







·                     يجب أن يتم تمييز حاويات قواطع الدائرة أو الصمامات بوضوح من قبل الشركة المصنعة للجهاز ويجب أن تكون العلامات مرئية بسهولة.

·                     عندما يتم تثبيت الجهاز في الميدان، يجب أن يكون للجهاز ملصق إضافي للإشارة إلى أن الجهاز قد تم تطبيقه مع تصنيف مجموعة متسلسلة.





مثال على تصنيف النظام المتسلسل:



أ- في حالة أنظمة المجموعة الهندسية، يمكن أن تكون العلامات على النحو التالي:



تنبيه - تم تصنيف نظام تجميع السلاسل الهندسية ………. الأمبيرات. مكونات الاستبدال المحددة مطلوبة.





ب- في حالة أنظمة الدمج المتسلسلة المختبرة، يمكن أن تكون علامة الحقل كما يلي:



تنبيه - تم تصنيف نظام تجميع السلاسل ………. الأمبيرات. مكونات الاستبدال المحددة مطلوبة.











ملاحظات عامة لفصل الوسيلة الوسيطة



·                     يجب أن تحدد العلامات على وجه التحديد الغرض من كل قطعة من المعدات ما لم يتم تحديد موقعها وترتيبها بحيث يكون الغرض واضحًا (انظر الشكل 11). على سبيل المثال، يجب ألا تشير العلامة ببساطة إلى "وسائل الفصل" بل "وسيلة الفصل، مضخة المياه" أو لا تشير ببساطة إلى "وسيلة الفصل" بل إلى "وسائل الفصل، الردهة الأمامية".



ملاحظات عامة لفصل الوسيلة الوسيطة

الشكل 11: تحديد الغرض / الموقع المحدد



·                     يجب أن تكون العلامات متانة كافية لتحمل البيئة المعنية.

·                     يجب ألا تتلاشى العلامات أو تتلاشى.







في المقالة التالية، سأشرح بالتفصيل كيفية تحديد موقع وحجم وسائل الفصل المستخدمة في أنظمة تكييف الهواء. لذا، يرجى الاستمرار في المتابعة.

 يتمتع مصنع  ماركول لأنظمة التبريد  Marcool Cooling Systems Factory

بسجل حافل في صناعة وصيانة المكيفات المركزية و أنابيب التبريد للشيلرات والمبادلات الحرارية وصناعة مجاري الهواء بكفاءة وسرعة.



نعمل على صيانة جميع أنواع المبردات والشيلرات والمبادلات الحرارية والكويلات، لدينا بالفعل معلومات حول أي وحدة تبريد تحتاج إلى استبدالها او صيانتها. مثل الملفات ( الكويلات ) نحن متخصصون في صناعة ذلك ،

نحن على استعداد لتنفيذ طلبك بأسرع مستوى من الطوارئ  ، لذلك نحن نقدم لك خيارات متعددة بالسعر المناسب وسرعة التصنيع و الاقرب إليك مع توفير إمكانية  الشحن السريع إذا لزم الأمر إلى كل مدن المملكة العربية السعودية ,الرياض • مكة المكرمة • المدينة المنورة • القصيم • الشرقية • عسير • تبوك • حائل • الحدود الشمالية • جازان • نجران • الباحة • الجوف. يرجى منحنا الفرصة للعمل معك في مشروعك التالي، دعنا نساعدك في الكثير من اعمال الصيانة والتركيب في مشروعك التالي.

أطلب الخدمة الان: -

مصنع ماركول رشيد عبدالعزيز محمد جمجوم

جدة - المدينة الصناعية الثانية - شارع 49

966550489096+

https://jamjoom-cooling-systems-factoryjcool.business.site/ fuadmarketing@jamjoomarcool.com

jamjoomarcooll@gmail.com

م/ ابو حسام

----------------------------------

Marcool Cooling Systems factory has a proven track record of manufacturing refrigerant tubes for chillers

 efficiently and quickly. For all types of coolers and chillers, we already have information about any unit

 that needs to be replaced or serviced. Like coils, we are ready to fulfill your order with the fastest level

 of emergency, so we offer you multiple options at the right price, fast manufacturing and fast shipping if needed. To all cities of the Kingdom of Saudi Arabia, Riyadh • Mecca • Medina • Qassim • Eastern • Asir • Tabuk • Hail • Northern Borders • Jazan • Najran • Al Baha • Al Jawf.

Please give us the opportunity to work with you on your next project, let us help you with a lot of maintenance and

installation work on your next project.

Request the service now:-

Marcool Rashid Abdulaziz Muhammad Jamjoom Factory

Jeddah - Second Industrial City - 49 . Street

+966550489096

https://jamjoom-cooling-systems-factoryjcool.business.site/

fuadmarketing@jamjoomarcool.com

jamjoomarcooll@gmail.com

M/ Abu Hossam



#كاريير#جودمان #ترين#ريم Rheem#Lennox # #يورك# رود# إل_جي#بيترا #دايكن #لونكس #ماركول #مصنع_جمجوم_لأنظمة_التبريد




أخر المواضيع من قسم : - الجزء الثالث

تعليقات

إرسال تعليق

التنقل السريع
