أيضًا، في مقال " القواعد و الحسابات الكهربائية لأنظمة تكييف الهواء - الجزء الثالث ”، أوضحت تحديد وتمييز وسائل الفصل لأنظمة تكييف الهواء.

اليوم، سأشرح مكان تحديد موقع وسائل الفصل المستخدمة لأنظمة تكييف الهواء.

موقع وسائل الفصل فيما يتعلق بجهاز التحكم، موقع المحرك والآلة المدفوعة

كما ذكرنا في مقال " القواعد والحسابات الكهربائية لأنظمة تكييف الهواء - الجزء الثاني " أن تعريف المصطلح في مرمى البصر (أي في نطاق البصر) كان على النحو التالي:

عندما يتم تحديد أحد المعدات على أنه "مرئي من" أو "على مرمى البصر من" أو "على مرمى البصر" وما إلى ذلك، جهاز آخر، يجب أن تكون المعدات المحددة مرئية ولا يزيد طولها عن 15 مترًا (50 قدمًا) بعيدًا عن الآخر. (انظر الشكل 1 والشكل 2)

الشكل 1: افصل البصيرة عن الجهاز

الشكل 2: افصل المحرك عن الموقع

أولاً: للمحركات والمعدات ذات المحركات

1- قواعد رمز NEC " في مرمى البصر"

هناك العديد من القواعد في كود NEC لوسائل الفصل لتكون في الأفق من المعدات التي تتحكم فيها.

القاعدة 1

تتطلب NEC 430.102 (A) توفير وسائل فصل فردية لكل وحدة تحكم ويجب أن تكون في الأفق من موقع وحدة التحكم. هذا يعني أن وحدة التحكم يجب أن تكون مرئية ولا تزيد عن 50 قدمًا (15 مترًا) من وسيلة الفصل.

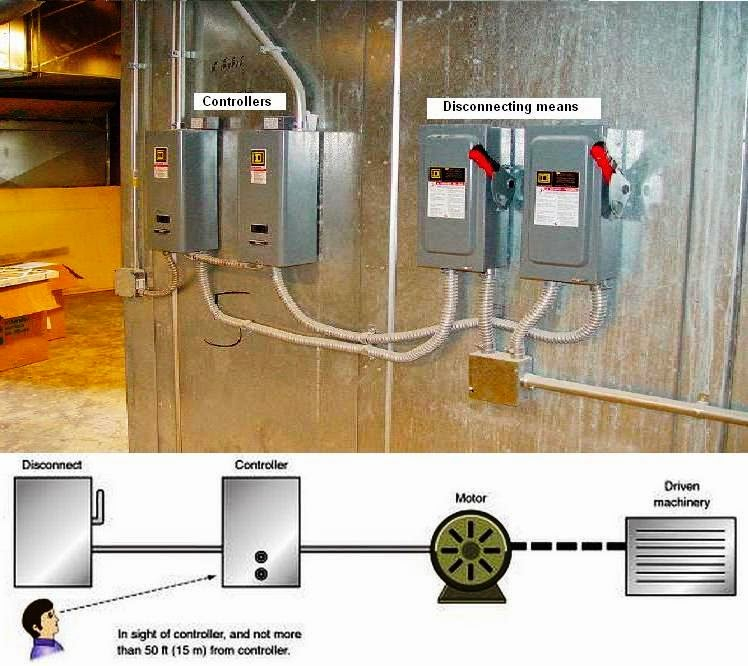

الشكل 3: وسيلة الفصل على مرأى من موقع وحدة التحكم

القاعدة # 2

تتطلب NEC 430.102 (B) أن يكون الفصل في مرأى من موقع المحرك والآلات المدفوعة. إذا كان الفصل كما هو مطلوب في 430.102 (A) في مرأى من وحدة التحكم وموقع المحرك والآلات المدفوعة، فإن هذا الفصل يلبي متطلبات كل من 430.102 (A) و430.102 (B). (انظر الشكل 4)

الشكل 4: وسيلة الفصل على مرأى من المحرك، وحدة التحكم ومواقع الآلات المدفوعة

إذا كان الفصل، بسبب طبيعة التثبيت، في مرأى من وحدة التحكم، ولكن ليس على مرأى من موقع المحرك والآلات المدفوعة، فيجب، بشكل عام، تثبيت فصل آخر. (انظر الشكل 5)

الشكل 5: يعني الفصل على مرأى من موقع وحدة التحكم ولكن ليس على مرأى من مواقع المحركات والآلات المدفوعة

ملحوظة:

عند توفير أكثر من وسيلة فصل واحدة، يجب أن يكون من السهل الوصول إلى واحدة منها على الأقل وفقًا لـ NEC 430.107.

القاعدة # 3

يتطلب NEC 430.102 (A) الاستثناء رقم 2 إمكانية وضع وسيلة فصل واحدة بجوار (أو على مرمى البصر) مجموعة من وحدات التحكم المنسقة، حيث يتم تركيب وحدات التحكم على آلة عملية مستمرة متعددة المحركات. (انظر الشكل 6)

الشكل 6: وسيلة الفصل لمحركات متعددة على جهاز واحد

ملحوظة:

يستخدم كود NEC المصطلحين موقع المحرك وموقع وحدة التحكم بدلاً من المحرك وجهاز التحكم لأنه في كثير من الحالات، يكون المحرك أو وحدة التحكم داخل حاوية ويكون بعيدًا عن الأنظار حتى تتم إزالة لوحة الوصول. إذا كان سيتم استخدام المصطلحين المحرك وجهاز التحكم، فسيكون من الضروري تثبيت قطع الاتصال داخل العلبة. هذا ليس عمليًا دائمًا. ومن الأمثلة على ذلك وحدات تكييف الهواء الموجودة على السطح في المبنى التجاري.

القاعدة # 4

· يجب تزويد NEC 430.113 للمحرك والمعدات التي تعمل بمحرك مع أكثر من مصدر طاقة واحد بوسائل فصل من كل مصدر للطاقة الكهربائية بجوار المعدات التي يتم تقديمها مباشرة.

· في حالة توفير وسائل فصل متعددة، يجب وضع علامة تحذير دائمة على كل وسيلة فصل أو بجوارها لتحذير المستخدم من وجود مصادر طاقة أخرى.

· المعدات التي تعمل بالمحرك والتي تتطلب العديد من مصادر الطاقة المنفصلة لتعمل بشكل صحيح مثل:

1. سخان مساحة المحرك،

2. محرك مع مفتاح سرعة،

3. تستخدم المحركات المتزامنة عادة طاقة التيار المستمر لأغراض الإثارة. (انظر الشكل 7)

الشكل 7: محركات متزامنة مع مصدر طاقة ثلاثي الطور ومصدر طاقة تيار مستمر للإثارة.

استثناءات من القاعدة رقم 4:

الاستثناء رقم 1: عندما يستقبل المحرك طاقة كهربائية من أكثر من مصدر واحد، لا يلزم أن تكون وسائل الفصل لإمداد الطاقة الرئيسي للمحرك مجاورة للمحرك على الفور، بشرط أن تكون وسيلة فصل جهاز التحكم قادرة على الإغلاق في المركز المفتوح.

الاستثناء رقم 2: يجب ألا تكون هناك حاجة إلى وسيلة فصل منفصلة لدائرة التحكم عن بعد من الفئة 2 المطابقة للمادة 725، ولا تزيد عن 30 فولت، وتكون معزولة وغير مؤرضة.

2- قواعد الاستثناءات من قانون NEC " في مرمى البصر"

تسمح ثلاثة استثناءات بفصل الوسائل التي يجب وضعها في مكان آخر وليس على مرأى من المحرك.

430.102 (أ) استثناء رقم 1

بالنسبة للمحركات التي تزيد عن 600 فولت، قد تكون وسائل فصل وحدة التحكم بعيدة عن أنظار وحدة التحكم، بشرط أن تحتوي وحدة التحكم على ملصق تحذير يشير إلى موقع وتحديد وسائل الفصل، والتي يجب أن تكون قابلة للإقفال في الوضع المفتوح.

430.102 (أ) استثناء رقم 3

الشكل 8: مجموعات محرك مشغل الصمام (VAM)

لا يُطلب من وسائل الفصل أن تكون في الأفق من مجموعات محرك مشغل الصمام (VAM) التي تحتوي على وحدة التحكم (انظر الشكل 8) حيث يقدم هذا الموقع مخاطر إضافية أو متزايدة على الأشخاص أو الممتلكات ويتم استيفاء الشروط التالية:

1. يتم تمييز مجموعة محرك مشغل الصمام بعلامة تحذير توضح موقع وسيلة الفصل.

2. يتم تثبيت توفير القفل أو إضافة قفل لوسائل الفصل على أو عند المفتاح أو قاطع الدائرة الكهربائية المستخدم كوسيلة للفصل ويجب أن يظل في مكانه مع تثبيت القفل أو بدونه.

استثناء 430.102 (ب)

قد تكون وسيلة الفصل بعيدة عن رؤية المحرك فقط، إذا كانت وسيلة الفصل المتوافقة مع 430.102 (أ) قادرة بشكل فردي على الإغلاق في الوضع المفتوح وتفي بالحالات التالية:

حالة 1:

· إذا كان تحديد موقع وسيلة الفصل بالقرب من موقع المحرك والآلات المدفوعة أمرًا غير عملي بسبب نوع الماكينة، ونوع المنشأة، ونقص المساحة لتحديد موقع المعدات الكبيرة مثل وسائل الفصل التي تزيد عن 600 فولت، أو أي خطر متزايد على الأشخاص أو الخاصية، يُسمح بتحديد موقع وسائل الفصل عن بُعد (انظر الشكل 9)

الشكل 9: وسائل الفصل خارج الموقع للمحركات التي تزيد عن 100 حصان

· تتضمن بعض الأمثلة على الأخطار المتزايدة أو الإضافية على الأشخاص أو الممتلكات، على سبيل المثال لا الحصر، ما يلي:

1. المحركات التي تزيد عن 100 حصان،

2. معدات متعددة المحركات،

3. المحركات الغاطسة

4. المحركات المرتبطة بمحركات السرعة القابلة للتعديل،

5. المحركات الموجودة في المواقع الخطرة (المصنفة).

الحالة رقم 2:

· في المنشآت الصناعية، إذا تم التحقق من جميع الشروط التالية:

1. المنشآت الصناعية لديها إجراءات سلامة مكتوبة.

2. تضمن شروط الصيانة والإشراف الأشخاص المؤهلين فقط لخدمة المعدات.

ملحوظات:

· يجب أن يكون توفير قفل أو إرفاق قفل بوسائل الفصل جزءًا من الفصل ومكونًا دائمًا للمفتاح أو قاطع الدائرة. (انظر الشكل 10)

الشكل 10: قفل الجهاز كجزء من قاطع الدائرة

· إن توفير قفل (أو إضافة قفل إلى) وسيلة الفصل موجود على المفتاح أو قاطع الدائرة ويظل في مكانه سواء تم تثبيت القفل أم لا، أي أن القفل ليس من النوع القابل للإزالة أو النقل بسهولة. (انظر الشكل 10)

· لا تتوافق مفاتيح الفصل أو قواطع الدائرة التي توجد فقط خلف الباب المغلق للوحة أو داخل الغرف المغلقة مع متطلبات 430.102.

ثانياً: لمعدات التكييف

1- قاعدة قانون NEC " في مرمى البصر من"

NEC 440.14

· يجب أن تكون وسيلة الفصل على مرمى البصر من أجهزة تكييف الهواء أو أجهزة التبريد ويمكن الوصول إليها بسهولة.

· يُسمح بتركيب وسائل الفصل على أجهزة تكييف الهواء أو التبريد أو بداخلها، ولكن لا يمكن وضعها في لوحات الوصول أو في الأماكن التي ستخفي لوحة اسم الجهاز.

· يعد هذا المطلب تعديليًا حتى لو كان هناك أيضًا فصل عن بُعد يمكن قفله في الوضع "المفتوح" بموجب شرط الاستثناء لـ 430.102 (B).

ملحوظة:

الغرض الرئيسي من القاعدة المذكورة أعلاه هو توفير الحماية لموظفي الخدمة الذين يعملون على المعدات الموجودة في السندرات أو على الأسطح أو بالخارج في مكان بعيد حيث يصعب الوصول إلى فصل قابل للقفل عن بُعد

2- قاعدة الاستثناءات من قانون NEC " في مرمى البصر"

440.14 استثناء 1

ليست هناك حاجة لوضع وسيلة فصل على مرمى البصر من الجهاز، إذا تم التحقق من جميع الشروط التالية:

1. وسيلة الفصل قادرة على أن تكون مغلقة بشكل فردي في الوضع المفتوح.

2. تعد المعدات ضرورية للعملية الصناعية في منشأة لديها إجراءات أمان مكتوبة.

3. تضمن شروط الصيانة والإشراف الأشخاص المؤهلين فقط لخدمة المعدات.

4. إن توفير قفل (أو إضافة قفل إلى) وسيلة الفصل موجود على المفتاح أو قاطع الدائرة ويظل في مكانه سواء تم تثبيت القفل أم لا، أي أن القفل ليس من النوع القابل للإزالة أو النقل بسهولة. (انظر الشكل 10)

ملحوظة:

440.14 المثال 1 مخصص للظروف الخاصة مثل معدات تبريد عملية كبيرة جدًا ونادرًا ما يكون قابلاً للتطبيق للأسباب التالية:

1. هذا الجهاز كبير جدًا، لذا قد لا تتوفر حالات الفصل المصنفة،

2. قد يكون هذا الجهاز في مواقع خطرة، وقد يؤدي تحديد موقع وسائل الفصل على مرأى من المحرك إلى مخاطر إضافية.

3- قاعدة الاستثناءات من قانون NEC " يسهل الوصول إليها "

440.14 استثناء 2

· يمكن استخدام قابس ووعاء مرفق يسهل الوصول إليه كوسيلة لفصل المعدات الموصولة بسلك وفقًا لـ 440.13. ليس من الضروري أن يكون الوصول إلى وعاء قابس المرفق سهل الوصول إليه.

· أمثلة على المعدات الموصلة بالأسلاك المضمنة في 440.13:

1. مكيفات هواء الغرفة، (انظر الشكل 11)

2. ثلاجات منزلية

3. مجمدات

4. موزعات المشروبات،

5. مبردات مياه الشرب.

الشكل 11: سدادة توصيل ووعاء كوسيلة فصل لمكيفات هواء الغرفة

· وفقًا لـ 440.63 لمكيفات هواء الغرفة، يُسمح بقابس مرفق ووعاء أو موصل سلك للعمل كوسائل فصل لمكيف هواء غرفة أحادي الطور بقدرة 250 فولت أو أقل إذا: (انظر الشكل 11)

1. يمكن الوصول بسهولة إلى أدوات التحكم اليدوية في مكيف هواء الغرفة وتقع في نطاق 1.8 متر (6 قدم) من الأرضية، أو

2. يتم تثبيت وسيلة فصل معتمدة وقابلة للتشغيل يدويًا في مكان يسهل الوصول إليه على مرمى البصر من مكيف هواء الغرفة. لا يمكنك، على سبيل المثال، تمرير السلك عبر لوح من الخشب الرقائقي وتوصيله بالجانب الآخر.

· ووفقًا لـ 440.64، فإن السلك المرن الذي يزود مكيف الغرفة لا يمكن أن يكون أطول من:

1. 3.0 م (10 قدم) لوحدات 120 فولت ،

2. 1.8 متر (6 قدم) للوحدات 208 فولت أو 240 فولت.

في المقالة التالية، سأشرح كيفية تحديد حجم وسائل الفصل المستخدمة في أنظمة تكييف الهواء. لذا، يرجى الاستمرار في المتابعة.
